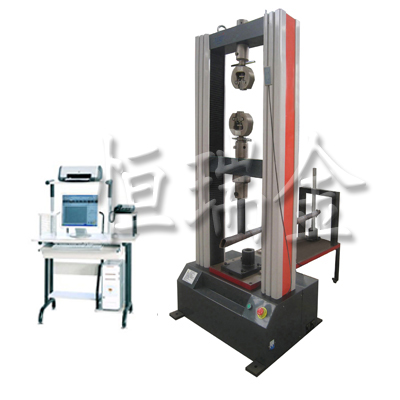

本公司生产的WDW-100kN微机控制脚手架扣件试验机，主要适用于建筑工程中，对外径为 Φ48.3mm的钢管脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、抗压的所有力学性能的检测。。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。可完成最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标的检测。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
优点如下：
1. 带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换。
2. 具有试验结束后返回初始位置的功能，智能、高效、快捷。
3. 具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全。
4. 自建强大的试验数据库，试验数据可随时保存、查询、调用
5. 可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。
6. 可切换显示多种试验曲线：应力－应变曲线、力－变形曲线、力－位移曲线、力－时间曲线、变形－时间曲线、位移－时间曲线、力－应变曲线。试验曲线局部放大，多曲线叠加比较。
该设备适用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门，同时还适用于大中专院校进行教学演示工作。
产品制造依据标准
1）GB/T2611-2007《试验机通用技术要求》
2）GB/T228-2010《金属材料室温拉伸试验方法》
3）GB/T16491-2008《电子万能材料试验机》
4）JJF1103-2003《万能试验机计算机数据采集系统评定》
5）GB15831-2006《钢管脚手架扣件》
6）GB/T232-2010《金属材料弯曲力学性能试验方法》
7）JJG139－1999《拉力、压力和万能试验机的检定规程》
9）GB 24911-2010《碗扣式钢管脚手架构件》
10）JGJ231-2010《建筑施工承插型盘扣件钢管支架安全技术规程》
2. 试验机的主要技术指标、
程女士 18660118267
|
序号
|
检 验 项 目
|
技 术 要 求
|
|
1
|
最大试验力
|
100kN
|
|
2
|
试验力分辨率
|
1/250000
|
|
3
|
变形测量范围
|
0.2%-100%
|
|
4
|
示值相对误差
|
1%--100%量程范围内 ≤±1%
|
|
5
|
试验力示值重复性相对误差
|
≤1%
|
|
6
|
试验力零点相对误差
|
±0.1%
|
|
7
|
力控速率调节范围
|
0.005%-5%FS/S
|
|
8
|
力控速率控制精度
|
速率<0.05%FS时，为±1%设定值以内
速率 ≥0.05%FS时，为±0.5%设定值以内
|
|
9
|
变形速率调节范围
|
0.005～5%FS/s；
|
|
10
|
变形速率控制精度
|
速率＜0.05%FS/s时，为设定值的±1%以内
速率≥0.05%FS/s时，为设定值的±0.5%以内
|
|
11
|
位移速率调节范围
|
0.005-500mm/min
|
|
12
|
位移速率控制精度
|
为设定值的±0.2%以内
|
|
13
|
恒力、恒变形、恒位移控制范围
|
0.5%-----100%FS
|
|
14
|
恒力、恒变形、恒位移控制精度
|
设定值≥10%FS时，为设定值的±0.5%以内
设定值＜10%FS时，为设定值的±1%以内
|
|
15
|
试验机有效宽度
|
500mm
|
|
16
|
横梁移动行程
|
1000mm
|
|
17
|
试验机前后调整长度
|
1000mm
|
|
18
|
控制方式
|
微机自动控制
|
|
19
|
电源电压（必须有可靠的接地措施）
|
～220V±10% 50Hz
|
|
20
|
试验机尺寸(长x宽x高)
|
755×1600×1780 mm
|
|
21
|
机器重量
|
约800kg
|
