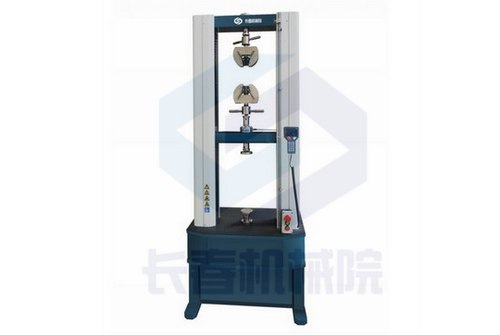

D系列 D2型 5kN、10kN、20kN 微机控制电子万能试验机
由高同轴度、高刚度负荷机架(TPHS式)、同步齿型带减速机配以精密滚珠丝杠副的机械传动系统及拉、压、弯曲试验等功能附件、计算机系统和TMC数字测量控制器联合组成。D2 型微机控制电子万能试验机通过了GE S400(CMTL)认证实验室认证。
高刚度(TPHS式)负荷机架：
具有主机试验变形小，重复试验结果误差小的优点
具有高同轴度：优异的对中、同轴度，确保在载荷状态下受到最小的侧向力影响
TMC数字测量控制器
是在吸收德国控制器先进设计理念，全新打造的新款产品，可进行负荷、位移、应变三种闭环控制方式，试验过程中在三种方式之间实现无冲击平滑转换。
具有自动识别功能：具有自动识别负荷传感器和应变引伸计的功能。
具有自动标定功能：可对所安装使用的力、位移、变形传感器进行自动标定和自动选择最佳量程。
1. 分辨率高达的±1/500000FS （500000码）；
2. 具有屏显手操盒控制器，控制器可脱离计算机独立操作基本试验功能；
3. 可配置四个应变式传感器测量通道；
4. 可配置四个AB相信号测量通道(可接光电编码器、光栅)；
5. 内置以太网接口；
6. 具有三角波、正弦波、梯形波等波形控制。
CLY型专用高精度负荷传感器：曾荣获国家科技进步二等奖，刚度大，精度高，确保高强度试验、长时试验工作稳定、结果准确。采用智能补偿技术（有效的避免因外部环境变化及附加载荷，对传感器造成的影响；自动补偿惯性力对力值测量的影响，在50Hz以内动态测量误差小于0.5％）采用非线性校正技术：具有抗偏心能力，进行非线性校正，确保测量结果准确。
全功能、易于操作的 TestExpert.NET2.0软件：
国际同步的控制技术、人性化的软件界面设计。TestExpert.NET2.0软件满足生产操作安全和人机工程学，标准化配置的试验程序软件，具有直观的操作界面、可选择的多语言能力、强大的分析与报告功能以及不断增加的大量标准测试方法，可以更好地装备大专院校和科研机构。TestExpert.NET2.0 软件工业版是专门为工业用量身定制的材料测试软件，操作高效，全套可选择的测试自定义功能提供了快速修改测试模板和更改试验条件要求的功能。
全方位的测试自定义功能管理
用户管理：可以创建、编辑用户，具有横向和纵向双重权限管理功能，简化了特定用户的操作过程。
试验流程：使用Windows资源管理器方式自由设置试验流程，在每一段流程中都包含控制流程、数据采集和断裂检测三项内容。在程序不作任何修改的情况下，通过多段控制完成任意复杂的试验。采样和断裂检测在试验中可分别设置。
方法预设：可预设多种试验方法，一旦设置好一个试验方法，就可以调用该方法做一组或多组试验，相互间不会产生影响
试验标准：满足多种材料试验方法标准选取（如GB、DIN、ISO、ASTM等），支持国际单位制。
1. 强大分析处理功能
曲线选取、图形处理：可对常用的曲线进行选取（应力－应变、负荷－变形、负荷－时间、负荷－位移、位移－时间、变形－时间等曲线）对曲线进行局部放大（无级放大，不分档）、遍历、移动中心点、自动标识特征点（弹性段、屈服点等）、多条叠加，还支持手工标记，结果对比、打印预览及人工有效修订数据等功能。
自动存盘：试验条件、试验数据自动存盘，必要时可以调出，不丢失。
结果再现：试验结果可任意存取，可对曲线进行再分析。
2. 完善的报告生成功能
可根据需求任意设置打印标题、文档，任选输出报告中的计算项目。
可输出批试样的统计值，可选择是否输出曲线，以及输出曲线特性。
丰富的报告调用、转换、打印功能。
独特的夹具设计：更加方便的试样夹持方式，更顺畅的操控方式，全面的测试附件，夹块更换更加方便，让试验变得简单。D2新型电子万能试验机的用户可以利用大量的夹具和附件、环境模拟系统和引伸计，以满足各种材料的标准试验和定制试验要求, 包括拉伸、压缩、抗折/弯曲和剪切、剥离、撕裂等。
主要技术指标
|
D系列D2型5kN、10kN、20kN微机控制电子万能试验机
|
|
型号
|
D系列D2型
|
D2-05-N
|
D2-10-N
|
D2-20-N
|
|
控制器
|
型号
|
TMC、KNZ、EDC（三种控制器可选一种）
|
|
实验力
|
最大实验力
|
5kN
|
10kN
|
20kN
|
|
力值有效测量范围
|
负荷传感器容量0.2％～100％
|
|
力测量精度
|
为示值的±0.5％
|
|
变形
|
变形 测量范围
|
在引伸计量程的2％～100％
|
|
变形 测量精度
|
为示值的±0.5％
|
|
位移
|
横梁 位移测量
|
分辨率高于0.001mm
|
|
位移 测量精度
|
为示值的±0.5％
|
|
速度
|
横梁 速度范围
|
0.005～1000mm/min无极调速
|
0.001～500mm/min无极调速，任意设置
|
|
位移 速度精度
|
优于±0.5％（空载，检测距离大于20mm）
|
|
速度
负荷容量
|
200mm/min以下允许最大试验力1000mm/min以下允许1/2最大试验力
|
100mm/min以下允许最大试验力500mm/min以下允许1/2最大试验力
|
|
附件
|
夹具形式
|
标准配置拉伸 压缩 弯曲夹具 ，楔形 气动 平板 盘绕 滚轮 液压 台肩等可选
|
|
加持范围
|
圆试样：Φ5～Φ12
|
|
板试样：0～10
|
|
弯曲实验支点间距
|
20-140（mm）
|
|
弯曲 支锟宽度
|
50（mm）
|
|
弯心直（半）径
|
上支点半径R5（mm）
下支点半径R0.5,R2（mm）
|
|
主机
|
空间宽度（mm）
|
445mm
|
|
横梁行程（mm）
|
1200mm
|
|
主机刚度（kN/mm）
|
90
|
|
外型尺寸（mm）
|
820×540×2070
|
|
整机形式
|
落地式
|
|
工作环境
|
室温：10℃～35℃，湿度：20～80％
|
|
主机重量kg
|
300
|
|
整机功率
|
220V，≤750W
|
